محافظ مرکزی برق تکفاز
سازنده ( برند ) : FIDEL
ضمانت : 36 ماه گارانتی سازنده

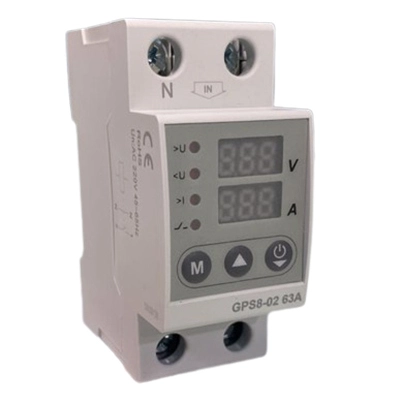

محافظ مرکزی برق تکفاز 63 آمپر ( محافظ ولتاژ جریان )FIDEL مدل GPS8-02 (3 سال گارانتی بی قید و شرط)
محافظ مرکزی برق تکفاز 63 آمپر ( محافظ ولتاژ جریان )FIDEL مدل GPS8-02 (3 سال گارانتی بی قید و شرط)
کاتالوگ فارسی محافظ ولتاژ و جریان
کاربرد دستگاه
این دستگاه برای محافظت از تجهیزات برقی در برابر افزایش ولتاژ، کاهش ولتاژ، اضافه‌جریان و تاخیر در وصل مجدد بار طراحی شده است. مناسب برای تجهیزات تکفاز با ولتاژ 220V AC است.
آموزش تنظیمات دستگاه
| پارامتر | شرح | بازه تنظیم |
| uo | ولتاژ بیش‌ازحد | 230~300V |
| ur | ولتاژ بازگشت از حد بالا | 225~295V |
| ul | ولتاژ کم‌بود | 140~210V |
| uc | زمان تشخیص خطای ولتاژ | 0.1~10s |
| ol | آستانه اضافه‌جریان | 1A~63A |
| oLt | مدت زمان تحمل جریان بالا | 2~600s |
| tp | تأخیر در وصل اولیه | 2~600s |
| tr | زمان بازنشانی | 2~900s |
| rSb | بازنشانی دستی | ON / OFF |
نحوه عملکرد دستگاه
در صورت خارج شدن ولتاژ یا جریان از محدوده تنظیم‌شده، دستگاه مدار را قطع می‌کند. پس از بازگشت شرایط به حالت ایمن و گذشت زمان تأخیر، دستگاه بار را مجدداً وصل می‌کند. همچنین امکان روشن/خاموش کردن دستی با فشردن کلید به مدت 0.5 ثانیه وجود دارد.
راهنمای نصب
ورودی فاز به ترمینال L و نول به N متصل می‌شود. خروجی دستگاه به سمت بار یا تجهیزات مصرفی هدایت می‌گردد. نصب باید توسط تکنسین مجرب انجام شود. از نصب در مکان‌های مرطوب یا بدون تهویه مناسب خودداری کنید.
نکات ایمنی
دستگاه ایزولاسیون داخلی ندارد؛ در زمان تعمیرات حتماً کلید مینیاتوری بالادستی را قطع کنید. برای تنظیم، دکمه M را 3 ثانیه نگه دارید. برای خروج از منو نیز همین دکمه را نگه دارید یا 60 ثانیه صبر کنید.
